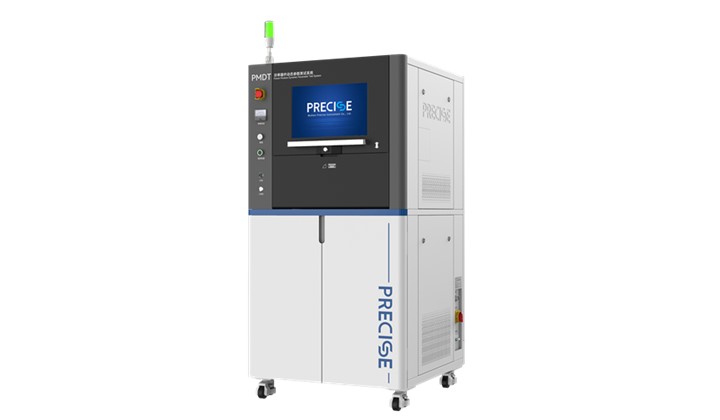

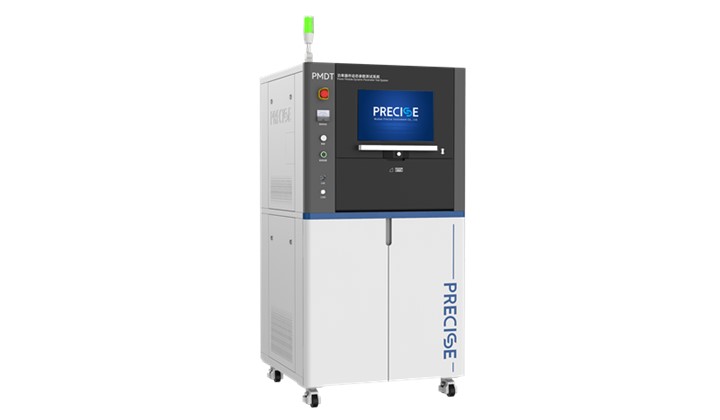

PMDT功率器件動態參數測試系統

8359

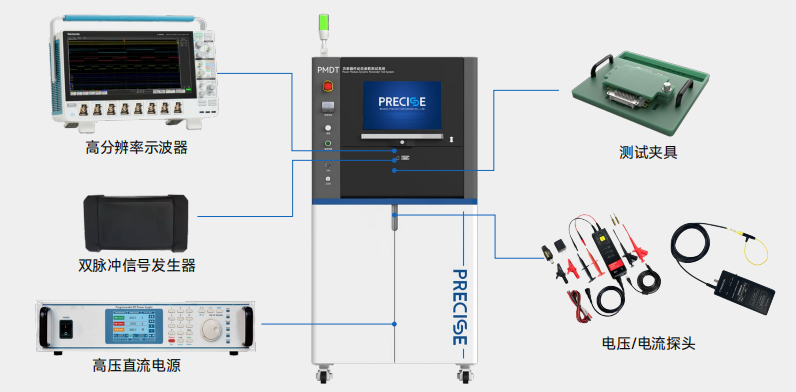

PMDT輸出輸出配件動圖基本主要參數公測方法公測方法系統的都是款專業于MOSFET、IGBT、SiC MOS等配件的動圖基本主要參數公測方法公測方法，要平安方便快捷的的公測方法公測方法輸出輸出配件的觸點開關如何延時和材料耗費，評價配件的平安本職工作區，對配件和能夠電路設計的漏電保障因素做查證，測定輸出輸出零部件的雜散電感。程序通常由雙輸入脈沖警報突發器，奪辨認率示波器，直流電電壓電流傳感器，直流電電源適配器、母線電容（電容器）、低雜感母排、自動化測評圖片軟件并且一起測評工作裝組成了。程序選用三種測評驅動包板，可涉及電面板開關技術指標測評、柵極電勢測評、出現短路測評、雪崩測評等，一次測評時需進行電面板開關功能及逆向恢復功能功能測評；可實時路況同步保存測評申請書及波形參數等值線，自動形成測評申請書。

產品特點

● 高電壓達2000V（最大擴展至8kV）
● 大電流達2000A（可擴展至6000A）
● 低寄生電感設計，＜20nH寄生電感
● 安全防護機制，集成防爆、過流/過壓保護
● 全功能測試覆蓋，支持DPT、RBSOA、SCSOA、Qg等參數
● 自動化與智能化，負載電感自動切換
● 溫度范圍廣，可選高溫模塊(常溫～200℃)或熱流儀(-40℃～200℃)

● 兼容多種封(feng)裝，可根據測試(shi)需求定制夾具


測試項目

●  開通特性：開通延時時間td(on)、開通上升時間tr、開通時間ton、開通能量損耗E(on)、開通電壓斜率dv/dt、開通電流斜率di/dt、Id vs.t、Vds vs.t、Vgs  vs.t、Ig  vs.t
●  關斷特性：關斷延時時間td(off)、關斷上升時間tf、關斷時間toff、關斷能量損耗E(off)、關斷電壓斜率dv/dt、  關斷電流斜率di/dt、Id vs. t、Vds vs. t、Vgs  vs. t、Ig  vs.t
●  反向恢復特性：反向恢復時間trr、反向恢復電荷Qrr、反向恢復能量Err、最大反向恢復電流Irrm、反向恢復電壓斜率dv/dt、反向恢復電流斜率di/dt、反向恢復電流特性Id vs.t
●  短路特性：短路時間Tsc、短路飽和電流Iscsat、Vce尖峰 VCEmax、短路能量Esc、短路功率Psc
●  柵極電荷：總柵極電荷Qg、閾值柵極電荷Qgs(th)、柵源電荷Qgs、柵漏電荷Qgd、柵極申荷曲線Vgs  vs.t
●  反偏安(an)全工作區：關斷電(dian)壓尖(jian)峰(feng)(feng)VCE—peak、關斷電(dian)流尖(jian)峰(feng)(feng)lc、Vce ;vs.t、lc vs.t

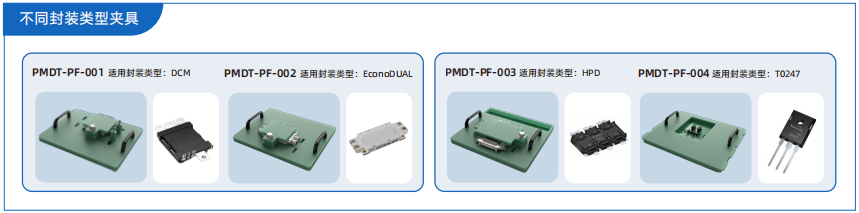

測試夾具

應對市場方面方上多種封裝形式類行的額定功率半導體芯片，如IGBT、SiC、MOS等商品，普賽斯提供數據小套各種測試方法工裝夾具解決處理方案怎么寫，都可以于T0單管，半橋模組等商品的各種測試方法

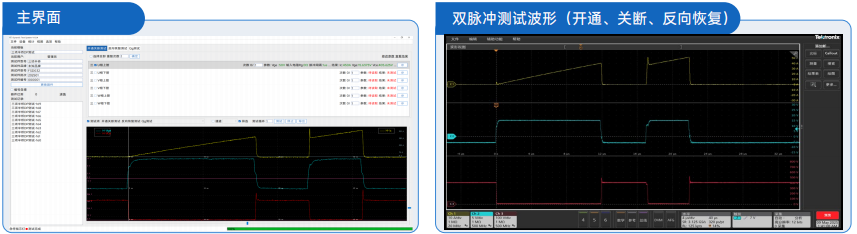

軟件界面

產品選型

項目	正向電壓	負向電壓	最大電流	脈寬范圍
柵極	0～30V	-20～0V	10A	0.1μs～200μs

項目	最大電壓	最大電流	短路電流
漏極/集電極	2000V	2000A（DPT）	12kA

項目	雜散電感	保護響應時間	工作環境溫度
系統功能	＜20nH	＜2us	常溫～40℃

PMDT功率器件動態系統不同規格配置型號參考：

型號	規格	高壓差分探頭	柔性電流探頭
PMDT2003	2000V/300A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(個): 帶寬起步 100M，量限 30AIc(一): 帶寬使用 30M，示值 300A Icsc(2個): 傳輸速率 30M，滿量程 12kA
PMDT2010	2000V/1000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X：350V，2000X: 3500V	Ig(1個大概)：服務器帶寬 100M，滿量程 30AIc(4個)：上行速率 30M，滿量程 1200A Icsc(一個)：傳輸速率 30M，測量范圍 12kA
PMDT2020	2000V/2000A/12kA(短路)	Vds(1個): 帶寬: 500MHz，差分電壓: 200X: 350V，2000X: 3500V	Ig(15個): 上行速率 100M，滿量程 30AIc(個): 下行帶寬 30M，示值 3000A Icsc(6個): 下行帶寬 30M，分度值 12kA
